Болти для фланцевих з’єднань: особливості конструкції і вибір
Болти для Фланцевих З’єднань: вибір, стандарти та забезпечення надійності
Фланцеве з’єднання болтами є критично важливим елементом у трубопровідних системах, машинобудуванні та промисловому обладнанні, що вимагає бездоганної герметичності та механічної міцності. Надійність всієї конструкції безпосередньо залежить від якості та правильності вибору кріплення. У цій статті ми детально розглянемо, як грамотно купити болти для фланцевих з’єднань, які стандарти необхідно враховувати та чому болти для фланців відіграють ключову роль у довговічності експлуатації.
Класифікація та основні види болтів для фланців
Вибір кріплення починається з розуміння умов експлуатації: тиск, температура, агресивність середовища та вібраційні навантаження. Саме ці фактори визначають, які види болтів для фланців будуть оптимальними.
Болти та гайки для фланцевих з’єднань: комплексний підхід
Для забезпечення рівномірного і контрольованого зусилля затягування, критично важливо використовувати якісні болти та гайки для фланцевих з’єднань в комплекті, виготовлені з сумісних матеріалів.
| Тип болта | Стандарт (DIN/ГОСТ) | Призначення та особливості |
| Болт із шестигранною головкою | DIN 931 (часткове різьблення) | Застосовується там, де потрібна висока міцність на зсув у гладкій частині, зазвичай для товстих фланців. |
| Болт із шестигранною головкою | DIN 933 (повне різьблення) | Використовується для з’єднань, де потрібна повна довжина різьблення для регулювання або у тонких фланцях. |
| Болти з подовженою гладкою частиною | ГОСТ 7798-70 / ГОСТ 7805-70 | Часто застосовуються у вітчизняній промисловості, аналогічні DIN. |
| Болти із внутрішнім шестигранником | DIN 912 | Для з’єднань, де простір для закручування обмежений. |
Вимоги до міцності та матеріалів болтів для фланців
Надійність фланцевого з’єднання безпосередньо пов’язана з класом міцності кріплення. У високотемпературних, високотискових і критичних системах застосовують болти високої міцності.
Класи міцності та маркування

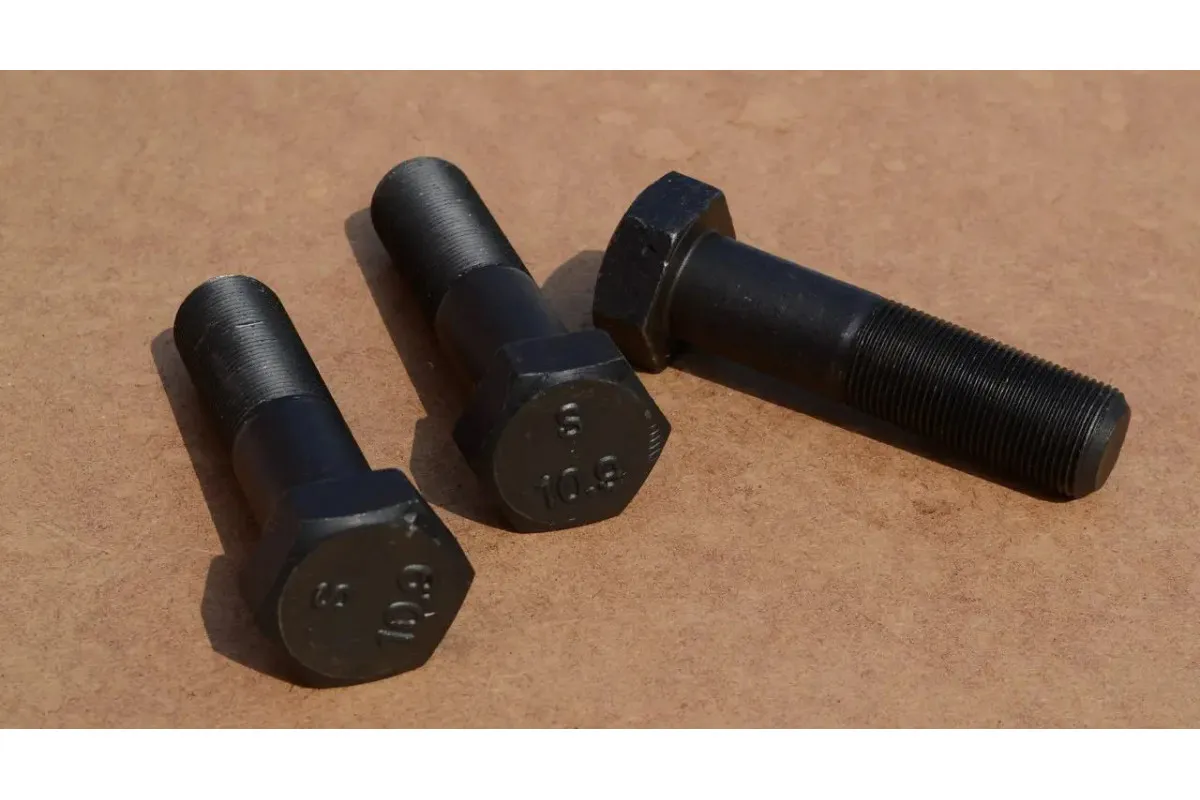

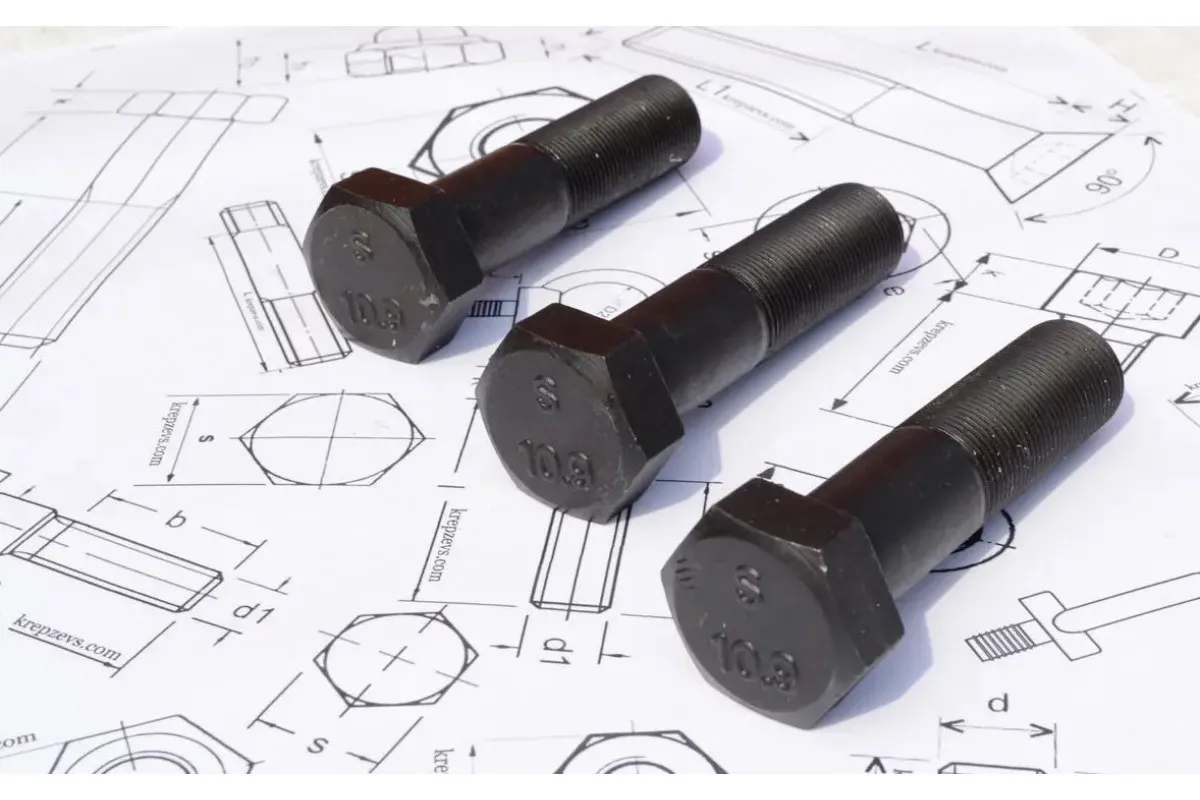

Класи міцності болтів (наприклад, 8.8, 10.9, 12.9) вказують на мінімальну тимчасову стійкість до розриву та межу плинності.
- 8.8: підходить для більшості стандартних застосувань.
- 10.9: використовується для з’єднань, що піддаються високим статичним і динамічним навантаженням.
- 12.9: максимальна міцність, застосовується в особливо навантажених і відповідальних конструкціях.
Матеріали болтів для фланцевих з’єднань
Вибір матеріалів болтів для фланців визначається робочим середовищем.
- Вуглецева сталь (клас 5.8, 8.8, 10.9): стандартний вибір для помірних умов. Часто вимагає покриття (оцинкування) для захисту від корозії.
- Легована сталь (клас 12.9): висока міцність, часто використовується у з’єднаннях трубопроводів високого тиску.
- Нержавіюча сталь (А2/A4): обов’язкова для агресивних і корозійних середовищ (хімічна, харчова промисловість). Нержавійка A4 (марки AISI 316) стійкіша до кислот та солей.
Стандартизація: ГОСТ болтів для фланців та міжнародні аналоги
Для інженерів та монтажників ключовим аспектом є відповідність кріплення встановленим нормам. Це гарантує сумісність та розрахункову надійність.
Ключові стандарти
- ГОСТ болтів для фланців (наприклад, ГОСТ 9066-75, ГОСТ 28729-90): регулюють конструкцію, матеріали та розміри болтів для фланцевих з’єднань у пострадянській технічній документації. Вони часто визначають необхідність використання спеціальних шпильок для фланців великого діаметра.
- DIN EN 1515, EN 10269: європейські стандарти, які широко застосовуються у міжнародному машинобудуванні та регламентують вимоги до матеріалів і розмірів кріплення для фланців.
- ASME B18.2.1/B16.5: американські стандарти (наприклад, ASTM A193/A320), що є критичними при роботі з імпортним обладнанням.
Правильний вибір розмірів болтів для фланцевих з’єднань (діаметр і довжина) є вирішальним. Діаметр визначається відповідно до діаметра отворів у фланцях, а довжина повинна забезпечувати повне закручування гайки з виступом різьблення на 1-2 нитки.
Забезпечення якості та надійність з Krepzevs
Купуючи кріпильні вироби, необхідно звертати увагу не лише на ціну, а й на сертифікати якості, що підтверджують клас міцності та марку сталі. Надійне фланцеве з’єднання болтами можливе лише за умови використання якісних, сертифікованих елементів.
Компанія Krepzevs забезпечує постачання широкого асортименту болтів для фланцевих з’єднань відповідно до міжнародних та національних стандартів. У нашому каталозі представлені болти DIN 931, DIN 933 та інші спеціалізовані позиції, які відповідають високим вимогам промислових об’єктів. Ми розуміємо важливість кожного міліметра та кожного кілограма сили, тому пропонуємо лише перевірену продукцію.
Перегляньте каталог болтів на krepzevs.ua та оберіть потрібний варіант під свої завдання, забезпечуючи максимальну надійність ваших конструкцій.
