Як вибрати лічильник електроенергії? На що звертати увагу?

З питанням вибору електролічильника стикаються, як при будівництві нового будинку і його підключення до електромережі, так і в ряді інших випадків, таких як планова заміна, закінчення міжповірочного інтервалу, зміна числа фаз на вводі, виділеної потужності або якщо прилад обліку просто вийшов з ладу.

Тому давайте розберемося з тим, як вибрати електролічильник на сайті https://getenergo.ru/catalog/nizkovol-tnoe-oborudovanie/schetchiki-elektroenergii.

Основні технічні параметри

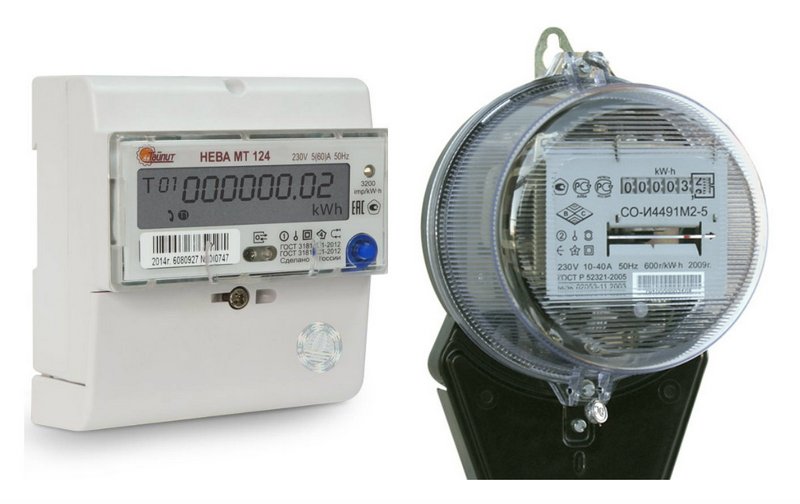

Перш за все, при виборі електролічильника враховують число фаз. Так прилади обліку бувають:

  • однофазні;
  • трифазні.

Щоб дізнатися, на яке число фаз розрахований прилад, потрібно подивитися на інформацію, наведену на лицьовій панелі. Якщо там вказано 220 або 230 В — він однофазний, а якщо вказано 3х220 / 380 або 3х230 / 400 — трифазний.

Отже, після того як Ви визначилися з кількістю фаз, потрібно вибрати відповідний лічильник по току. На його лицьовій панелі зазвичай вказується дві цифри, що говорять про струмі. Вони вказуються або через дефіс, або одна з них в дужках.

Наприклад, серед однофазних лічильників найбільш поширені моделі на 5-60 А чи 5 (60) А — це одне і те ж. Тут 60 А — це і є максимальний струм, а 5 — базовий.
Максимальний струм повинен бути більше ніж струм, який споживає об’єкт. Наприклад, ваш будинок або квартира. Необхідно перевірити, що написано на ввідному автоматичному вимикачі, а саме його номінал.

Ця інформація вказується на автоматі цифрами і буквою, яка позначає клас час-струмової характеристики. Припустимо, що на автоматі написано C16, значить, його номінальний струм 16 А, а час-струмовий характеристика «С».

Якщо Вам потрібен прилад обліку електроенергії для підприємства, магазину або іншого об’єкта, де передбачається велике навантаження, то потрібно знати, що за типом підключення лічильники бувають:

  • Прямого включення. Вони встановлені в більшості квартир і будинків. До них просто підключається вступної кабель, а до вихідних клем підключається навантаження, на практиці — групові автомати електрощита.
  • Трансформаторного включення. Встановлюються в разі високого навантаження, коли реальний струм навантаження перевищує номінальний струм лічильника. Узгодження споживаного струму з допустимим для приладу обліку здійснюється за допомогою трансформаторів струму (ТС). Для останніх, споживаний струм є первинним струмом, а вторинний струм — подається на лічильник. Іншими словами — коефіцієнт трансформації 100/10, означає, що якщо, наприклад, навантаження споживає 100 А, то через лічильник буде проходити вторинний струм в 10 А.

У напрямку обліку розрізняють:

  • Прямий — облік споживаної електроенергії;
  • Зворотний — облік електроенергії, що генерується.

Лічильники виробляють або прямого обліку, або двостороннього (прямого і зворотного). Останній варіант потрібен тим, у кого встановлені вітрогенератори або сонячні панелі, і він продає надлишок електроенергії.

Залежно від конструкції вашого електрощита і місця установки електролічильника потрібно визначитися з типом його корпусу.

  1.  Для монтажу на DIN-рейку. Потрібен тим, у кого лічильник встановлений в щиті на опорі.
  2. Для монтажу на рівну поверхню. В таких приладах є кріплення на три болта. Вони підійдуть, якщо ви хочете замінити старий лічильник з пробками, який встановлювався на рівній металевій пластині або в поверховому щиті.
  3. Універсальні. Для монтажу як на рівну поверхню, так і на DIN-рейку.
26-06-2020, 03:55
