Як правильно вибрати токарний патрон

Токарні патрони виробництва перевірених невеликих виробників широко застосовуються в якості оснащення для токарних верстатів, іноді навіть успішно конкуруючи з провідними вітчизняними і закордонними виробниками.

Патрони токарні характеризуються високою якістю виготовлення, зручністю і функціональністю, забезпечують високу точність фіксації заготовки і необхідне зусилля затиску.

Особливості та клас точності

Токарні патрони і інше оснащення для точення проводяться із загартованої сталі і високоміцного чавуну. В асортимент продукції на сайті https://toolsua.com.ua/catalog/osnastka-i-stankoprinadlejnosti/4695724d994811e7/, крім токарних патронів, входять лещата машинні та слюсарні різного типу, ручні та пневматичні преси, а також інше різноманітне оснащення і інструмент.

Основна маса продукції токарної оснастки виготовляється відповідно до стандартів DIN, які частково збігаються з ДСТУ. За DIN вся продукція випускається за двома класами точності. При першому класі точності биття контрольної правки зафіксованої в патроні не повинно перевищувати 20 мікрон при вильоті 80 мм, при другому — до 40 мікро при 80 мм вильоту.

Маркування та кріплення

Bison-Bial використовує систему класифікації токарних патронів по чотиризначний коду, в якому відображені всі основні параметри оснащення. Перша цифра означає тип приводу:

  1. Механізована фіксація, позначається цифрою 2.
  2. Самоцентруючийся патрон з ручною фіксацією, цифра 3.
  3. Ручний привід з незалежною установкою кулачків, цифра 4.

Другий знак коду позначає матеріал і кількість кулачків:

  1. Чавунний з трьома кулачками, цифра 1.
  2. Сталевий з трьома кулачками, позначається 2.
  3. Чавунний з 4-ма кулачками, цифра 3.
  4. Сталевий з чотирма кулачками, цифра 4.
  5. Сталевий 6-кулачковий, цифра 5.

Тип кріплення позначається третім знаком в коді.

  • Позначенням 0 маркуються патрони з перехідним фланцем.
  • При кріпленні через наскрізні отвори корпусу патрона присвоюється цифра 1.
  • Фіксація на поворотну шайбу — цифра 3.
  • Кріплення на делительную головку — цифра 7.
  • Остання, четверта цифра коду позначає тип кулачків патрона. Номером 4 позначаються цільні кулачки, номером 5 — збірні. Після 4-значного коду вказується діаметр вироби в діапазоні від 80 до 800 мм. Також, вказується і клас точності, але тільки для сталевого оснащення патронів. Дана характеристика позначається римською цифрою I.

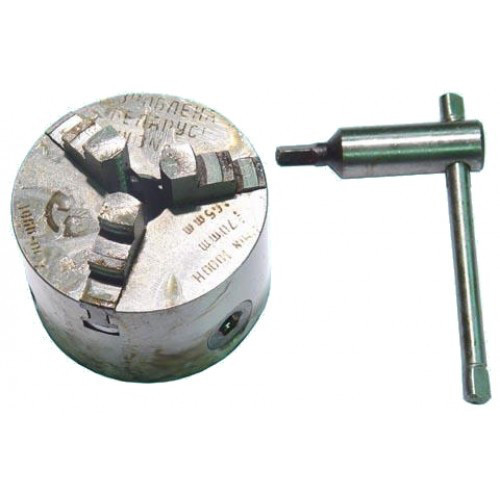

У стандартний комплект поставки токарного патрона входить сам виріб, два комплекти кулачків — прямі і зворотні, а також ключ і паспорт.

ДСТУ на патрони
Крім стандарту DIN, окрема лінійка токарних патронів випускається відповідно до ДСТУ 2675-80 в трьох класах точності: А — особливо висока, В — висока і Р — підвищена. У цій лінійці випускаються самоцентрувальні трьохкулачкові патрони «СТ». Після зазначеного літерного позначення вказується діаметр в міліметрах.
