Вибір алмазного круга для заточування різального інструменту

Алмазний шліфувальний круг вже давно став буденним абразивним інструментом, доступним навіть для домашніх користувачів. Це стало можливим завдяки значному здешевленню виробництва штучних алмазів, які зараз покривають більше 90% потреб абразивної промисловості.

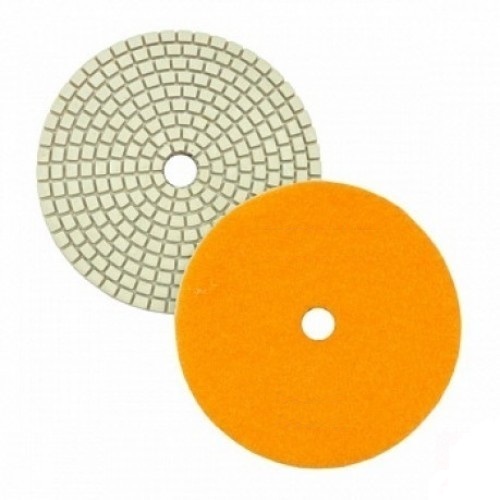

Алмазні круги, наприклад, круг алмазный гибкий шлифовальный 50, зазвичай виготовляють з металу (сталі або сплавів алюмінію) і наносять на їх поверхню досить тонкий шар абразивної суміші з бакелітовій смоли з діамантовою крихтою. Такий інструмент досі має неперевершену твердість.

Причому єдиний матеріал, який близький до алмазу за цим параметром — це кубічний нітрид бору (ельбор, боразон). Алмазні шліфувальні круги поза конкуренцією при шліфуванні твердих сплавів, металокерамічних композитів, феритів і інших матеріалів підвищеної твердості.

Види алмазного інструменту для шліфування по ДСТУ

Різновиди конструкцій і види робочих поверхонь шліфувальних алмазних дисків регламентуються ДСТУ 24747-90, який повністю відповідає вимогам нормативів Федерації європейських виробників абразивів (FEPA, Federation of European Producers of Abrasives). Зазначений ДСТУ і стандарт ISO 6168-79, прийнятий на основі класифікації FEPA, регламентують і кодують:

  1. Конструкцію і геометричні параметри корпусів алмазних кіл.
  2. Форму абразивного шару.
  3. Розташування абразивного шару на корпусі.
  4. Конструктивні особливості окремих корпусів.

В першу групу ознак по ДСТУ входить п’ятнадцять видів корпусів, пронумерованих від 1 до 15. У другу — двадцять шість профілів абразивних шарів, позначених однією або двома латинськими буквами. У третю — десять способів розміщення абразиву на поверхні корпусу, пронумерованих від 1 до 10.

У четверту — чотирнадцять конструктивних особливостей, кожній з яких присвоєно одна або дві латинські літери. Таким чином, кожен вид алмазного диска являє собою конструктивну сукупність нормованих елементів і має строго певні геометричні параметри.

Їх позначення і розмірні ряди також регламентовані відповідними стандартами. Наприклад, один найпоширеніших алмазних кіл для плоского шліфування позначається 1А1, що означає: (1) плоский коло без виточок; (А) з лінійним шаром абразиву, (1) що покриває всю висоту периферійної площини (див. Фото вище).

Такий достаток конструктивних ознак повинно було породити безліч різновидів цього інструменту. Насправді існує трохи більше двох десятків конструктивних варіантів, які практично повністю перекривають всі потреби сучасного виробництва. Нижче показана одна з добірок з найпоширенішими корпусами.

Типи алмазних дисків для заточки

  • У вигляді чашечки — це порожній усередині конус з основою з металу і напиленням на робочу частину шаром алмазної крихти.
  • На зразок тарілки, де буває одностороння або двостороння виточення, профіль виглядає напівкруглою-опуклим.
  • Диски з прямим профілем.

Крім цього, є дві основні групи інструменту, в кожній з яких застосовують різний алмазний матеріал для заточування:

  1. Абразив з штучно створених алмазів, який відрізняється високою однорідністю зерна.
  2. Абразив, виконаний з натуральних кристалів алмазів, які відносяться до технічних.

І одна з найважливіших категорій, яка визначає призначення алмазного диска для обробки інструменту, — це категорія за величиною основної маси зерна в напиленням шарі:

  • Дрібна фракція абразивного алмазу, яка використовується для шліфувань, доведень і фінішних робіт по обробці матеріалу (100/80).
  • Середня фракція абразивного алмазу, яка використовується для цільових завдань заточування, а також при чистових операціях шліфування (125/100).
  • Велика фракція абразивного алмаза, що застосовується в чорнових роботах шліфування або грубого обдираючи оброблюваного матеріалу (200 / 160-160 / 125).

Крім усього перерахованого, вибираючи алмазний диск для конкретного шліфувального верстата, потрібно враховувати діаметр посадкового місця, ширину робочої поверхні абразиву, матеріал основи інструменту.
